電気クロスアーム

サポートビームとしても知られる電気クロスアームは、架空送電線および配電線の重要なコンポーネントです。適切な間隔と安定性を確保するために、絶縁体、導体、その他の電気機器をサポートするために使用されます。

材料：

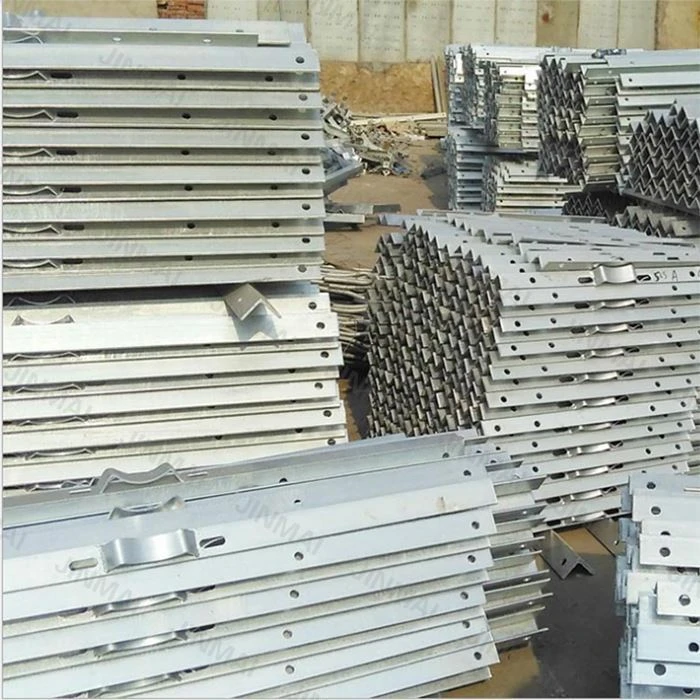

伝統的な木材は一定の断熱特性を持っていますが、環境の影響を受けやすいです。スチール（亜鉛メッキやステンレス）は強度と耐久性に優れており、現在最もよく使われている素材でもあります。

関数：

絶縁体とハードウェアが導体と避雷針をサポートしていることを確認し、必要に応じてそれらを一定の安全な距離に保ちます。開閉装置、避雷器などの線路設備を設置します。地面や他の物体との接触による短絡やその他の障害を避けるために、導体に安定した支持プラットフォームを提供します。線路の電気絶縁性能を維持して、-相間の-相の短絡や地面への放電を防ぎます。荷重を分散し、電線の重量、風、氷、雪などの自然要因によって生じる荷重を、架線から電柱塔まで均等に分散します。

タイプ：

ストレートクロスアーム：絶縁体と導体を支えるシンプルな水平構造の最も一般的なタイプです。
V- 字型のクロス アーム: V- 字型の構造により、導体をより適切にサポートし、特に強風の地域や長いスパンに適しています。
水平 V クロス アーム: 水平 V- 形の構造により、機械的強度が高く、風抵抗が低くなり、高圧送電線や変電所で一般的に使用されています。-
タンジェント クロス アーム: 送電線と配電線の直線部分で使用され、導体をサポートし、適切な間隔と安定性を確保します。
アングルクロスアーム: 導体が方向を変える点をサポートするように設計されており、偏向角に応じてさまざまな構成が可能です。

つまり、電気クロスアームは電力システムにおいて重要な役割を果たしており、その性能と品質は電力システムの安全で安定した運用に直接関係しています。したがって、電気クロスアームを設計および設置する際には、関連する規格や要件を確実に満たすために、さまざまな要素を十分に考慮する必要があります。
